DKC500DC līdzstrāvas durvju motora vadības panelis
1.110V/220 AC2.PCB PLĀTES MATERIĀLS -- FR-4.SADERĪBA--Vadības plate ir saderīga tikai ar mūsu tālvadības pulti. Pirms pasūtījuma veikšanas varat jautāt mums.3.AUTOMĀTISKAIS AIZVĒRŠANAS LAIKA IESTATĪJUMS--12s, 24s, 36s.4.TĀLVADĪBAS PULTS--Šai vadības panelim varat pievienot 25 tālvadības pultis.(ja jums ir nepieciešama tālvadības pults, to varat izvēlēties mūsu veikalā.) Liela attāluma vadība, saderīga ar HOMELINK sistēmu, ātra un ērta.5. VIEGLI UZSTĀDĪTA UN IESTATĪŠANA--Varat instalēt un iestatīt pats saskaņā ar instrukcijas viegli.
Uzstādīšana
DKC500AC/DKC800Maiņstrāvas bīdāmo vārtu atvērējs ir piemērojams vārtiem, kuru svars ir mazāks par600 kg/800kg, un bīdāmo vārtu garums ir mazāks par8m. Braukšanas režīmā tiek izmantota zobstieņa un pārnesumu pārnesumkārba. Šis vārtu atvērējs ir jāuzstāda korpusā vai pagalmāaizsardzība.
Transformatora strāvas ievades savienojums

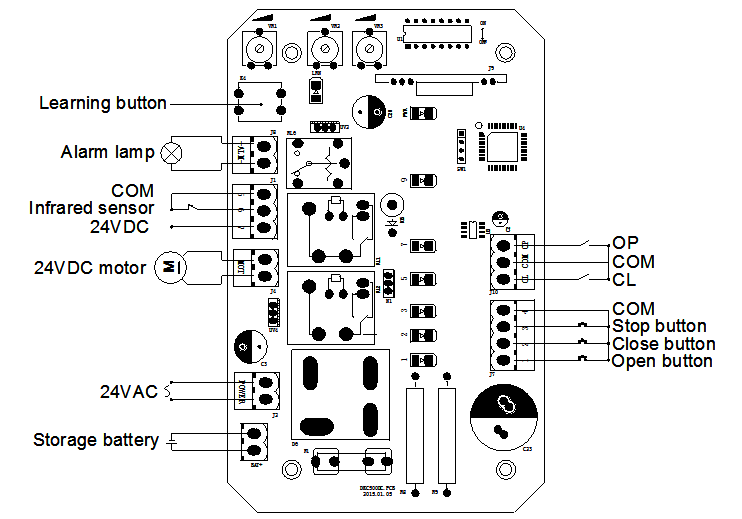

Elektroinstalācijas instrukcija:
J1Terminālis
5 COM (GND)
6 Fotoelementu ieeja (NC);
7 Papildu jaudas ieeja plus 24VDC
J2Terminālis
Pievienojiet 24VAC（att.11 parāda 120W 230VAC/24VAC gredzenveida transformatora savienojumu）
BAT plus terminālis
Akumulatora saskarne
J4 Terminālis
Līdzstrāvas motora vadu savienojums (sarkans vads uz augšu, melns vads uz leju)
J7 Terminālis
1 Vārtu atvēršanas vadības poga (N.O.);
2 Vārtu aizvēršanas vadības poga (N.O.);
3 Apturēšanas vadības poga (N.O.);
4 Vadības pogas kopējais terminālis;
J8 Terminālis
24V DC brīdinājuma gaisma
J10 terminālis
OP Atvērts gala slēdzis;
COM Gala slēdža kopējais terminālis;
CL Aizvērt gala slēdzi;
Regulēšanas poga
VR1: motora kopējā darba laika regulēšanai. Rotēšana pulksteņrādītāja virzienā, lai palielinātu, griešanās pretēji pulksteņrādītāja virzienam, lai samazinātu. Kopējo laiku var iestatīt uz 10 sekundēm kā minimālo un 90 sekundēm kā maksimālo. Piemēram, ja vārti kustas 20 sekundes, lūdzu, mēģiniet pievienot 5 sekundes, proti, ir piemērots iestatījums 25 sekundes.
VR3: motora automātiskai atpakaļgaitas spēka regulēšanai, kad atbilstingšķērslis.
Rotācija pulksteņrādītāja virzienā, lai palielinātu apgrieztais spēks, griežot pretēji pulksteņrādītāja virzienam, lai samazinātu.
